AC8 Command Unit и питания 24V 16A Hookup Приводы Макс Topp

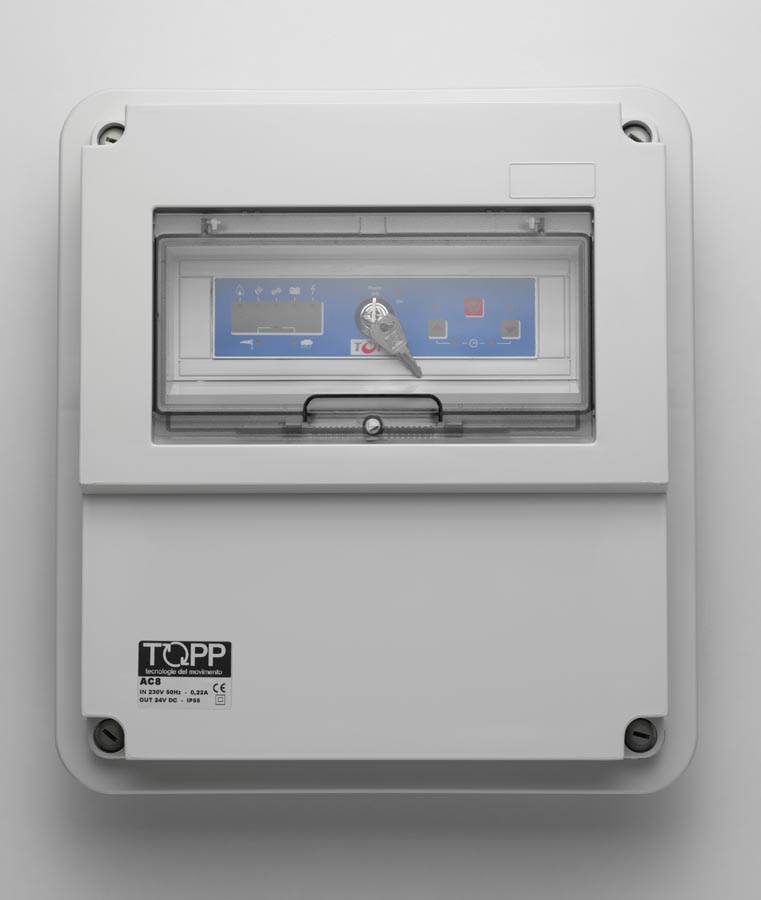

Блок управления AC8 и источник питания для 24В макс 16А приводы подключения.
Модульная система командования и обнаружения для 24В приводов. Центральный AC8 позволяет обширные настройки и делает расширяемую систему, в соответствии с потребностями различных пользователей. коммуникационный интерфейс RS485 является. Модуль AC8 может быть интегрирован в двух различных прикладных системах: Single (1 единый центральный AC8), где вы управляете одну область (макс двигатели подключение 24В в общей сложности до 16А). Несколько (более центральный AC8), где cotrollano несколько областей одновременно (до 31). Аккумуляторная батарея 24 В (при полной загрузке в буфере) обеспечивает поставлять энергию для collegti двигателей, в случае отсутствия сетевого электричества. Центральный AC8 может быть подключено до 30 детекторов дыма, а также внешних устройств, таких как коммуникаторы сирены, мигающий свет или автодозвона. Ситуация тревога, вызванная детекторы дыма всегда имеет приоритет над любой другой функции. Весь аппарат завода добавляется к противоугонной пластмассовом корпусе (серый), со степенью защиты IP55.
Дополнительно: имея необходимость контролировать большое количество двигателей для окон, вы можете расширить систему путем подключения к центральному модулю AC8 MEM / AL (модуль расширения Motors), которая контролирует максимум 24В двигателей для totle 16А. MEM / AL питания двигателей и оставляет контроль и управление центральным AC8. На Windowo вы можете отдельно приобрести MEM / AL модуль.
Центральный AC8 образован универсальной микропроцессорной системой, которая занимает центральное место в использовании привода механизированных ворот для эвакуации дыма, управления климатом и контроля атмосферных изменений, таких как дождь и ветер. Центральный AC8 могут быть использованы по отдельности или связаны с другой, до не более 31 с помощью последовательного интерфейса RS485 линии. Три возможных решения для использования этой модульной системы для эвакуации дыма и вентиляционные установки являются следующие:
- Одиночный, произведенный центральным AC8;
- Множественный мульти центральный AC8;
- Множественный в большинстве центральных и AC8 MEM-AL E модулей MEM.

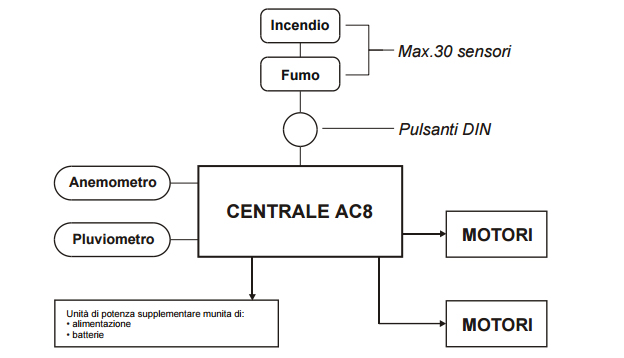

Единая система используется в системах, где уязвимая область является уникальным, не разделена на зоны с различными сигнализации:

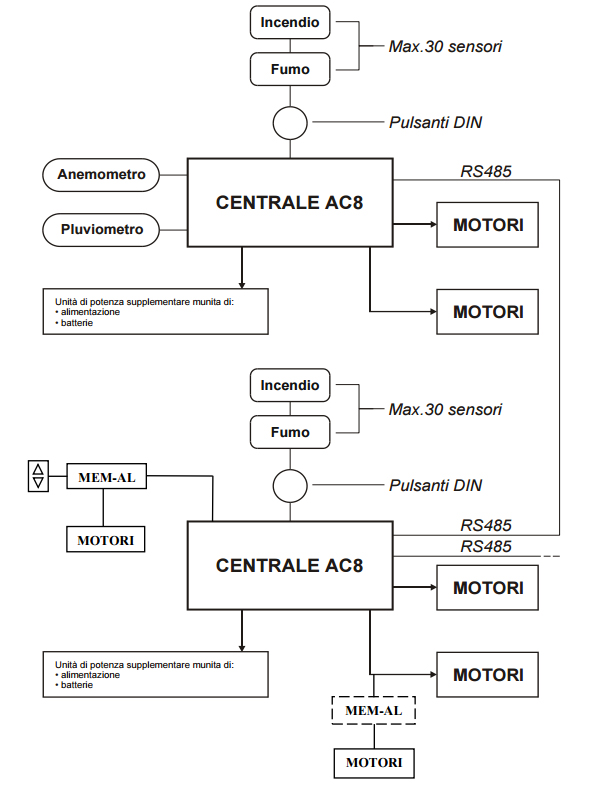

Multiple система находит применение в приложениях, где есть несколько областей, которые будут защищены, каждый настраивается в соответствии с конкретными потребностями, или там, где большее количество датчиков, чем те, соединяемый с центральным синглом требуется:
спецификации
Модель: AC8;
Напряжение питания: 230 В ~ 50 Гц;
Выходное напряжение: 24В;
Максимальное потребление coorente: 0,22;
Выходной ток: 16А;
Тип сервиса: S1 - Непрерывный
Предрасположенности: датчик ветра, дождя и ручное управление;
Рабочая температура: от - 5 до + 50 ° С;
Размеры: 320x360x135 мм;
Приводы С20 могут быть соединены: 30;
Приводы тандемные С20 могут быть соединены: 15;
Приводы С30 могут быть подключены: 12;
Исполнительные механизмы, связанные С40: 12;
Исполнительные механизмы, связанные C60: 15;
Исполнительные механизмы подключены ACK4: 10;
Исполнительные механизмы подключены C130: 30;
Приводы соединены C160: 15;
Приводы соединены C240: 15;
Приводы соединены SL60: 10.
Исполнительные механизмы подключены T50: 10;
Исполнительные механизмы подключены T80: 10;
