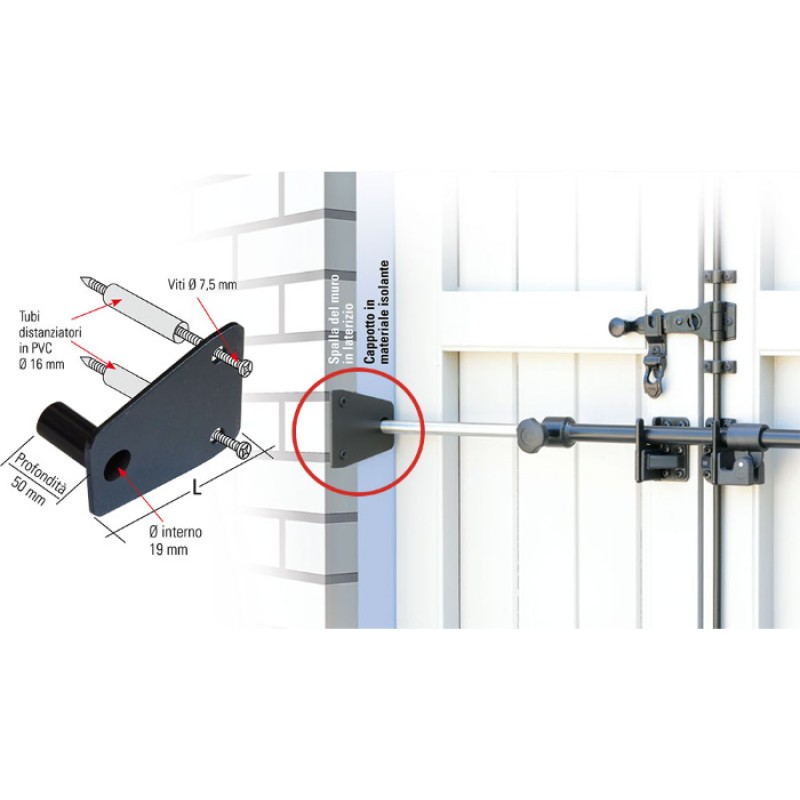

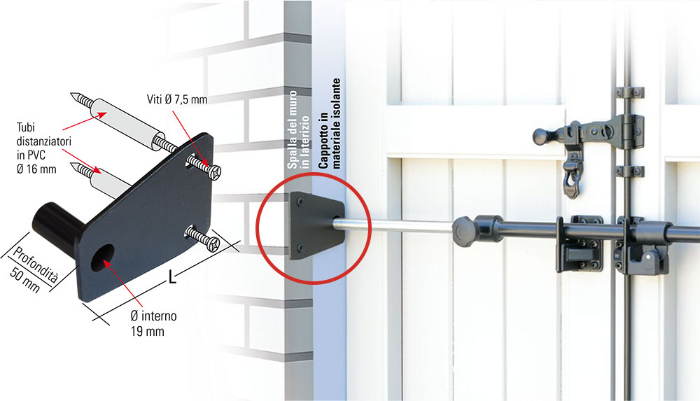

BS100 и BS100 PLUS : крепежная пластина для BLINDY SBARRA на наружных изоляционных стенах с изоляцией.
В тех случаях, когда внешнее покрытие присутствует на внешней стороне дома, необходимо монтировать Blindy Sbarra с этим типом плиты. В противном случае стержень войдет внутрь изоляции, а не в стену, что приведет к проблемам с уплотнением.
Крепежная пластина позволяет закрепить на кирпичной стене и решить проблему.

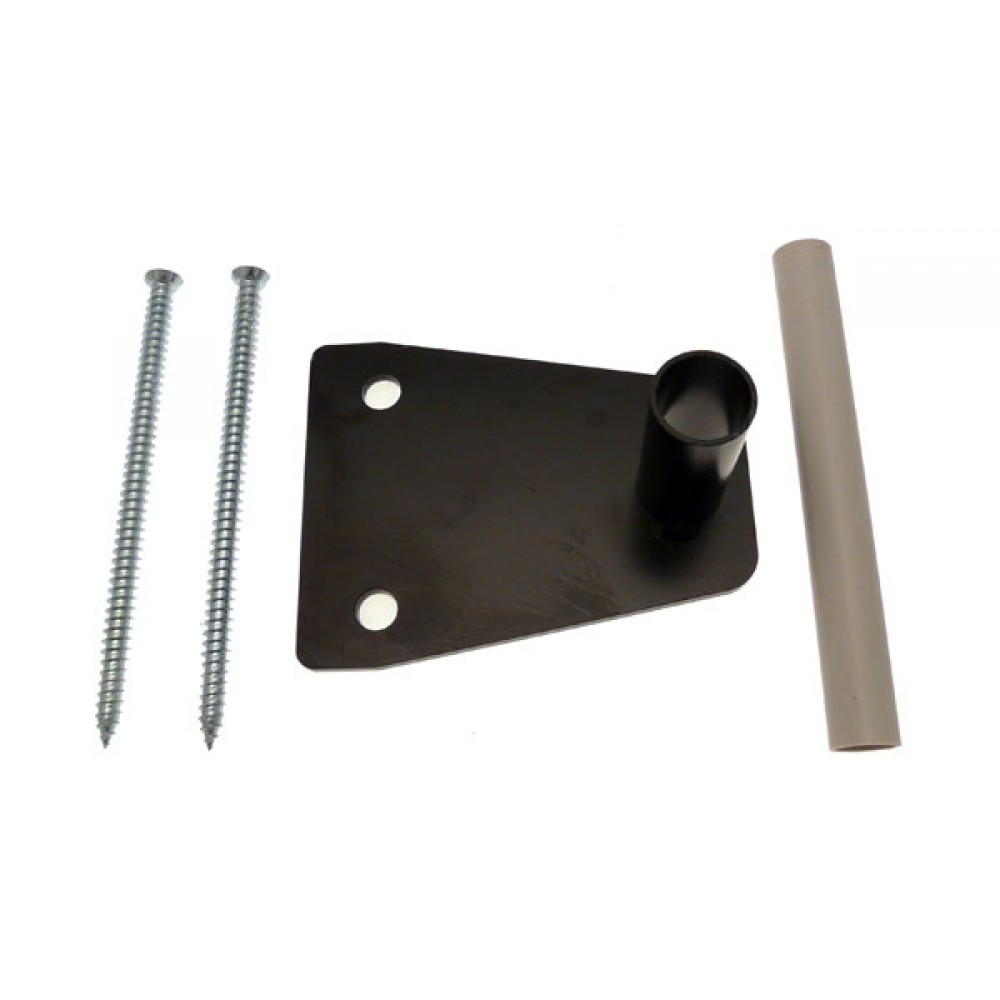

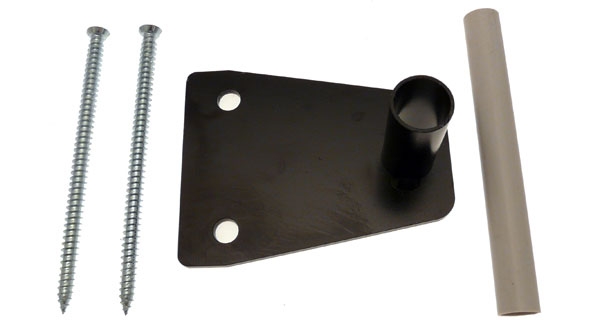

Каждая упаковкасодержит:

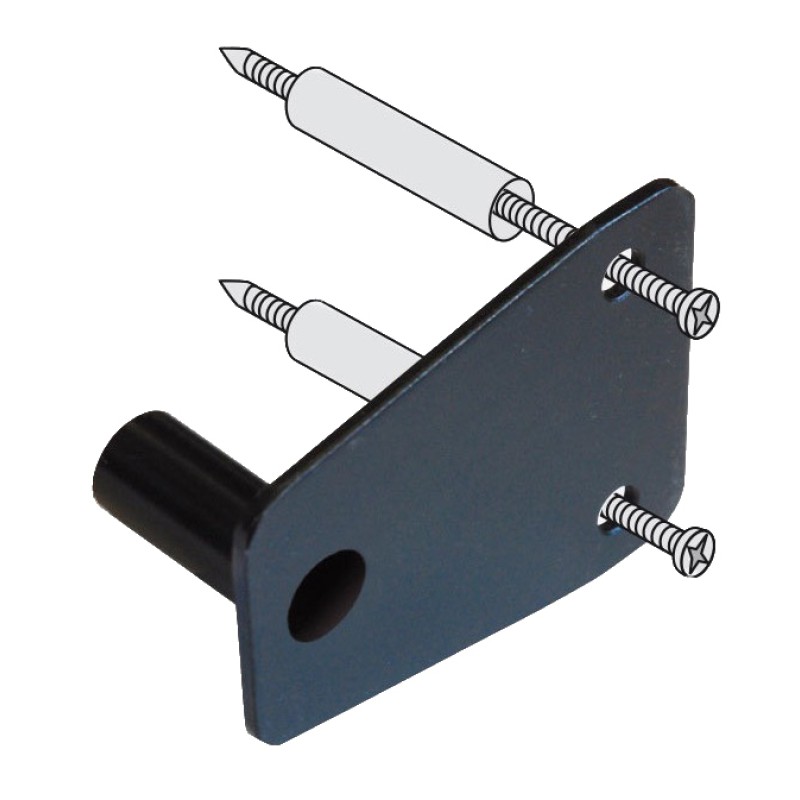

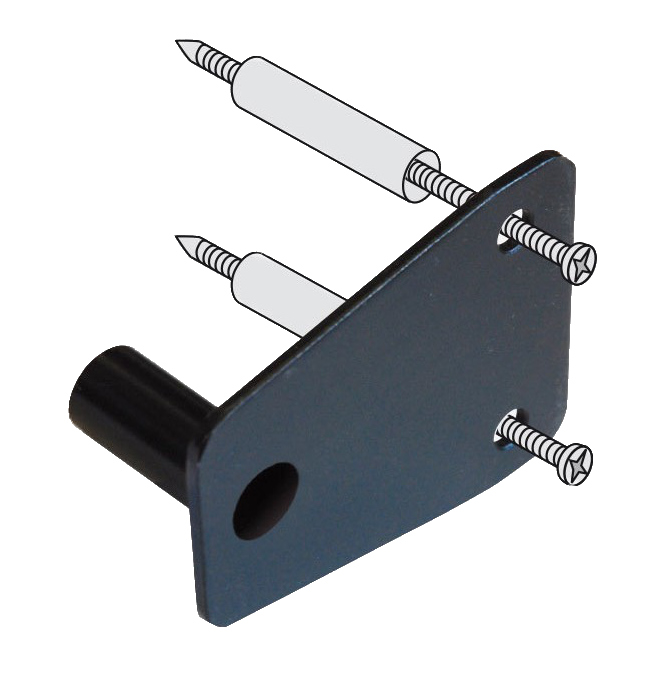

n ° 1 пластина из листового металла толщиной 4 мм, защищенная черным катафорезом, в комплекте с трубкой глубиной 50 мм (внутренний Ø 19 мм);
n° 2 самореза Ø0,75мм x длина 150мм (арт. BS100) или 180мм (арт. BS100PLUS) для настенного монтажа (просверлить отверстие Ø6мм);
n ° 1 труба ПВХ Ø16 x 1,5 130 мм (нужно разрезать по размеру, чтобы получить две части).
Эта пластина также применяется для тройного предохранителя в соединении со стенкой верхней штанги. Особенно используется на ставнях и ставнях.
Какую длину винта выбрать?
В зависимости от ширины изоляции были созданы 2 разных изделия: BS100 для изоляции толщиной 150 мм и BS100PLUS для изоляции толщиной 190 мм;
Советуем измерить расстояние между смонтированным блоком и точкой, где должны быть просверлены крепежные отверстия в закрытом (ставне) закрытом состоянии;
Основываясь на этом измерении, выберите правильную длину пластины;
Пластина толщиной 40/10 обеспечит такую же грузоподъемность, как если бы Blindy Bar был прикреплен непосредственно к стене.
ПРИМЕЧАНИЕ. Чтобы завершить покупку, рассмотрите возможность заказа других аксессуаров Blindy (которые можно приобрести отдельно на Windowo).
