Slide 80 24Vdc Chiaroscuro - комплект автоматизации для раздвижных ставней - макс. 160 кг
Slide 80 24Vdc Chiaroscuro с источником питания 24Vdc - Максимальный общий вес 160 кг - Усилие 80 Н.

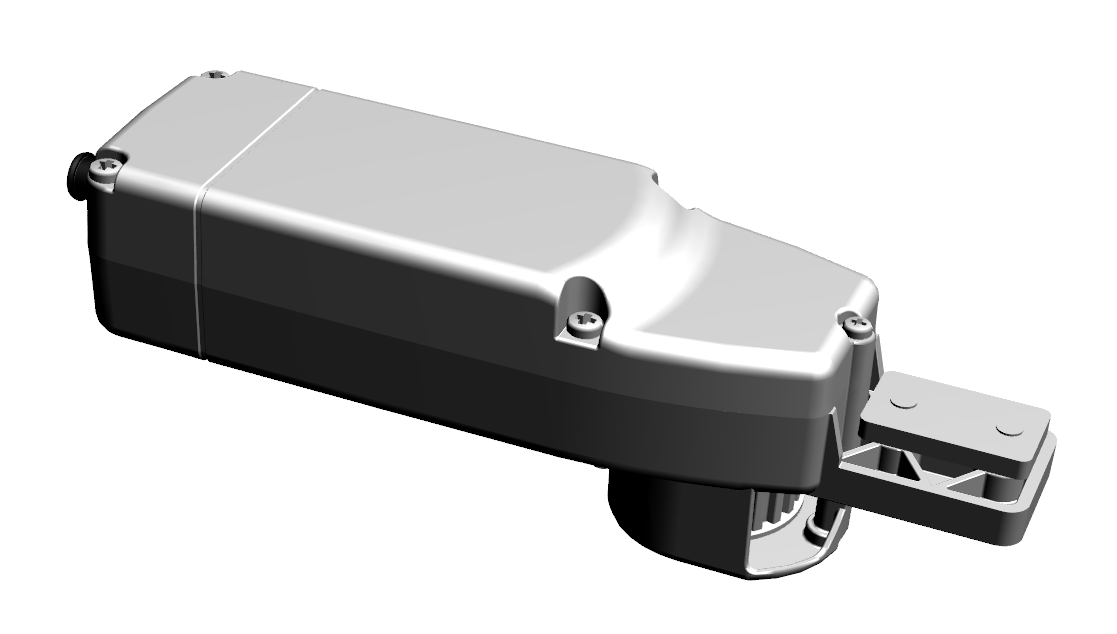

Автоматика SL80 24V Chiaroscuro предназначена для управления раздвижными ставнями, установленными снаружи стены. Благодаря низкому профилю 38 мм его также можно интегрировать в существующие окна.
Что включает в себя комплект для автоматизации жалюзи Slide 80 24Vdc Chiaroscuro?
- Двигатель с направляющей пластиной с внутренней канавкой макс. 15 мм - штук: 1;
- Ремень T5H10 - Метры: 10;
- Прямая тяговая скоба - Штук: 2;
- Натяжитель с шестерней холостого хода - шт.: 1;
- Руководство по эксплуатации и обслуживанию.
Компактная и универсальная автоматика для жалюзи
Идеальное решение для комфорта и практичности жизни дома.
Удобно: нет холода, дождя и ветра зимой или жары и комаров летом, двери закрываются нажатием кнопки внутри дома, не открывая окна.
Ультракомпактный: рекомендуется для установки в ограниченном пространстве.
Безопасность: благодаря нереверсивному двигателю 24 В.
Практичный: идеально подходит для систем с алюминиевой крышкой и направляющей.
Встроенный блок управления: самообучающаяся система. Блок автоматического управления движением, который можно полностью интегрировать со всеми системами домашней автоматизации; он соответствует требованиям безопасности в случае удара и позволяет движение с частично закрытыми сценариями или промежуточными остановками простым щелчком.
Можно приобрести двигатель
Chiaroscuro SL 80 230 В отдельно на Windowo, а также найти полезный
источник питания 230 В переменного тока на входе и 24 В постоянного тока на выходе .
| Шаблон |
Слайды 80 |
| Электропитание двигателя |
24 В постоянного тока |
| Максимальный общий вес |
160 кг |
| свет макс |
300 см |
| Скорость |
10 см/с |
| Мощность двигателя |
40 Вт |
| Среднее поглощение |
0,8 А |
| Сила |
80 нет |
| Рабочий цикл |
10 циклов/час |
| Шумность |
50 дБ |
| Степень защиты |
IP56 |
| Необратимый |
Ага |
| Электрический замок |
Ага |

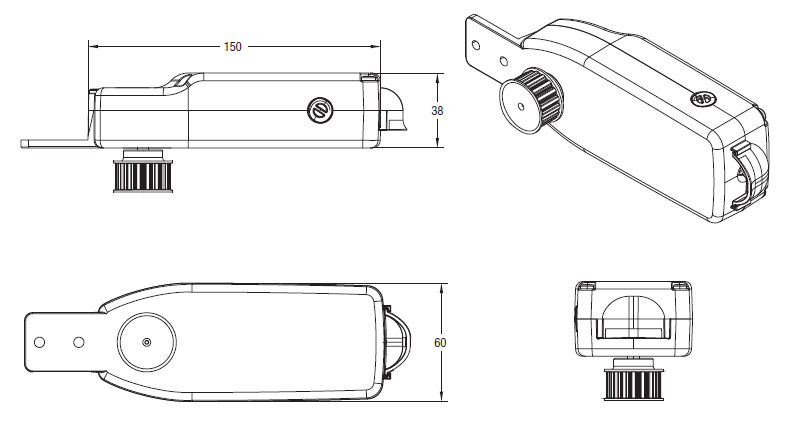

| Размеры |
150x50x38мм |
| Длина шнура питания |
1,5 м |
| Максимальный ход |
7,5 м |
| Максимальное усилие толкания и тяги |
145 Нет |

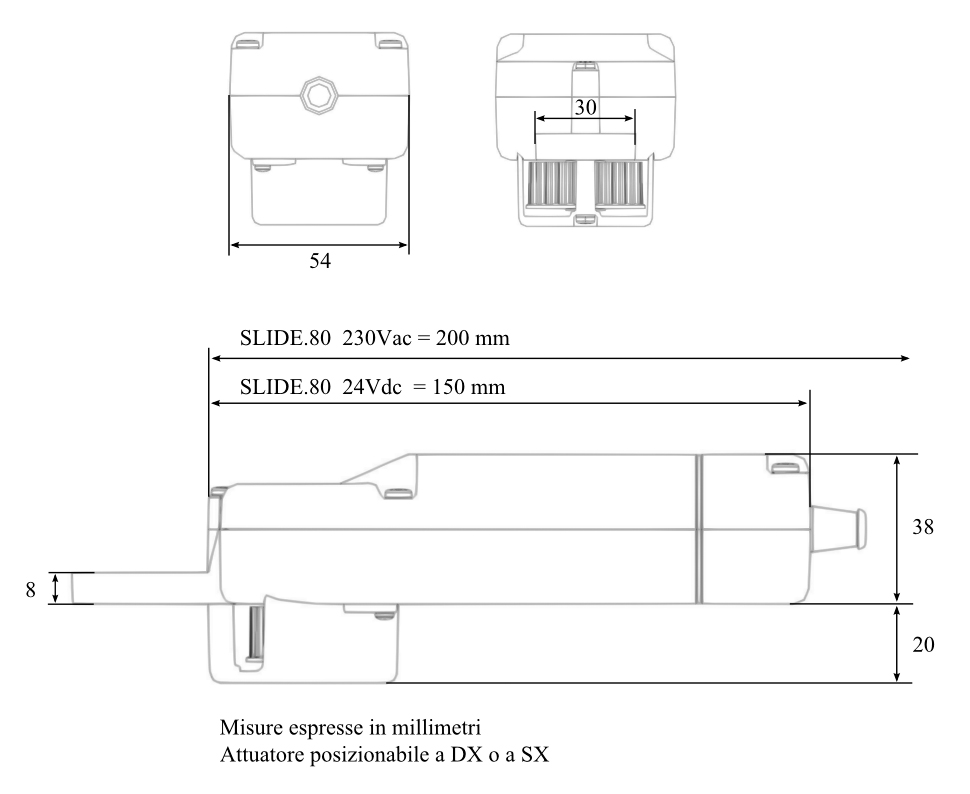

Проверка размеров
Убедитесь, что отсека корпуса двигателя или пространства за направляющей достаточно для установки изделия, в противном случае установка элемента уменьшит ход створки.
Руководство по установке комплекта автоматики откатных ставней
Мы рекомендуем прочитать «Руководство по эксплуатации Slide 80», которое вы можете найти в формате PDF, нажав «Документы» в верхней части этого листа.
В этом руководстве вы можете найти
руководство по установке двигателя , разделенное, в свою очередь, на следующие этапы:
- Фиксация двигателя на рейке;
- Открытие зажима и вставка двигателя в гусеницу;
- Расположение и крепление ремня;
- Завершение механического монтажа раздвижной системы;
- Крепление тягового кронштейна к створке.
